3ページ目

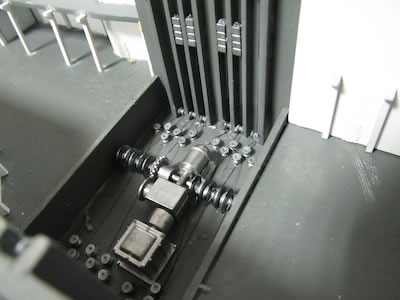

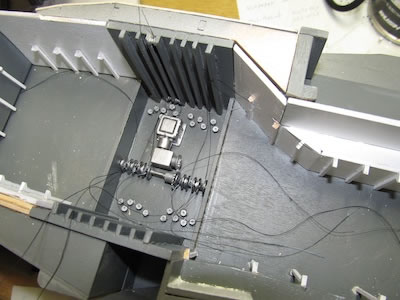

3台あるエレベーターの製作です

中間部エレベーター完成

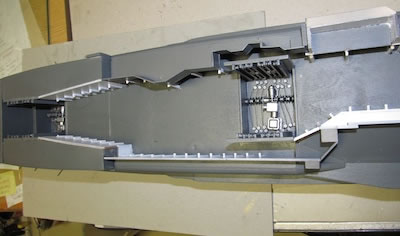

上から見た状態

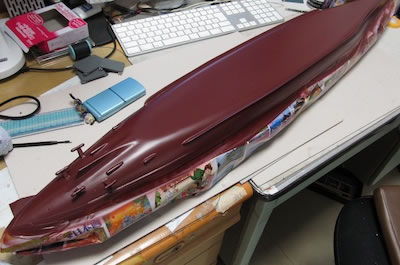

艦底色の塗装完了

船窓の穴開けを始めます

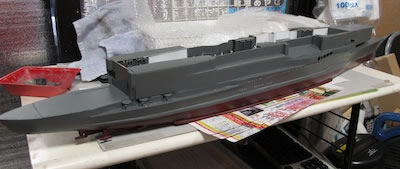

艦首の中間部の製作です

ジャッキステーをつける事にしました

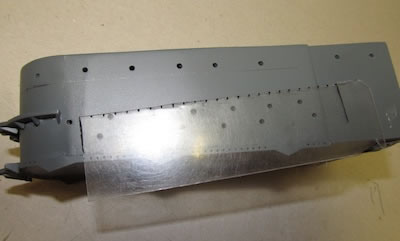

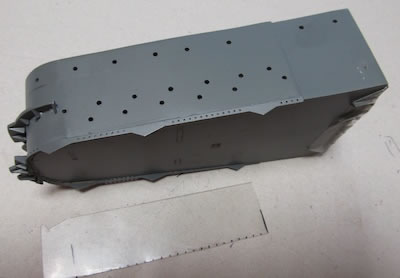

4mm間隔に鉛筆でマーカーします

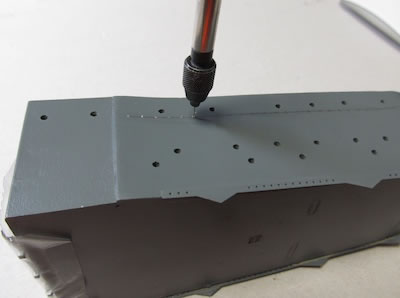

0.3mmのピンバイスで穴をあけます

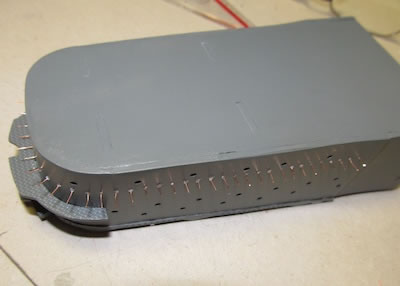

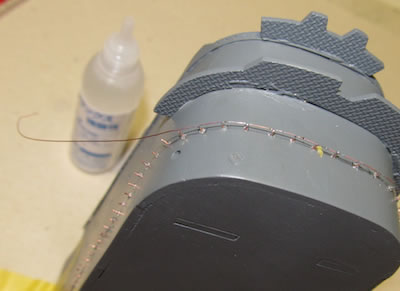

ホームセンターで買った0.3mmの銅線を差し込み瞬着で固定

1mm残してニッパーでカットします



0.2mmの銅線を横にハンダ付けします

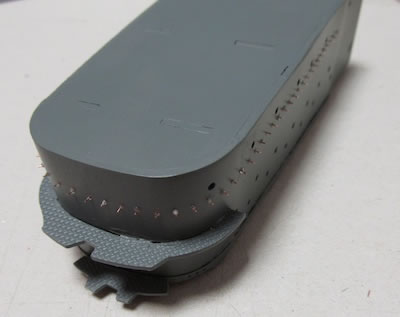

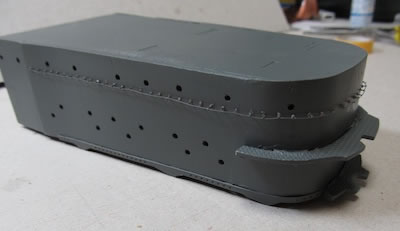

ハンダ付け完成、塗装も終了



手すりのエッティングパーツも取り付けて

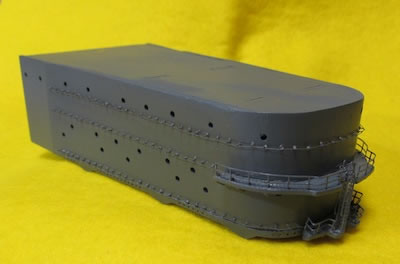

ジャッキステーも3段にしました

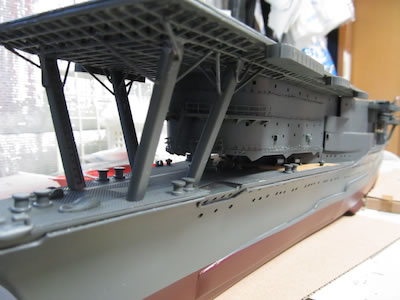

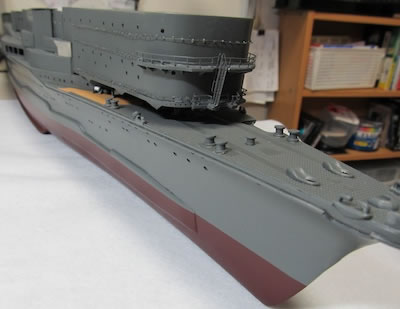

艦首部分にセットしたらこんな感じになります

甲坂が印刷されたプリントをシールで貼る設定でしたので

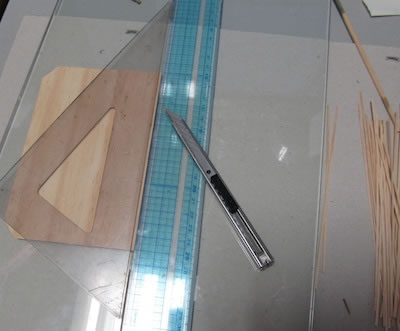

木の板を1.2mmにカットして貼る事にしました・・大変

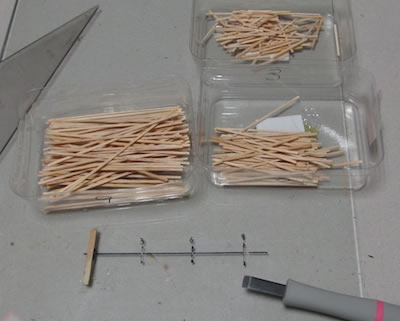

9cm,6cm,3cmの長さに切り分け順に貼ります

キットのベースは歪んだベニヤでしたので0.5mmのアルミ版を
使用する事にしました・・これ以上厚いと加工に大変な為

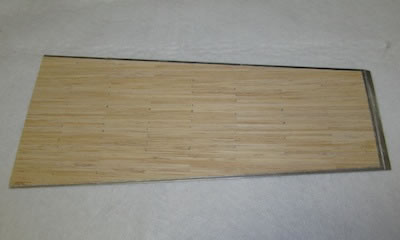

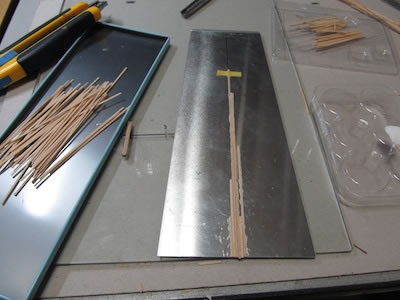

9cm,6cm,3cmを順に貼りました
接着剤に木工ホワイトボンドを使用しました

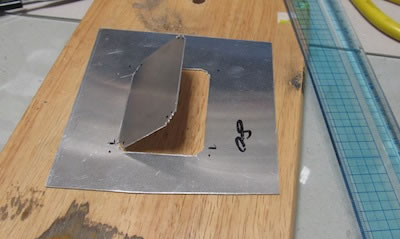

エレベーター部分の加工です、曲線部分の切り出しが
大変です、シャーシーパンチも使用しました。

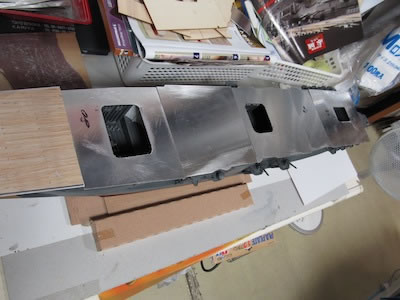

ほぼベースのアルミ版加工が出来ましたが

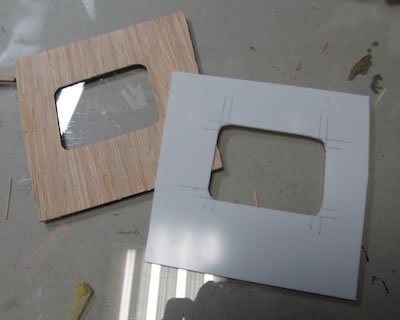

0.5mmのアルミ版と1mm厚の木では薄いので1.5mmのプラ版を
張り合わせる事にしました

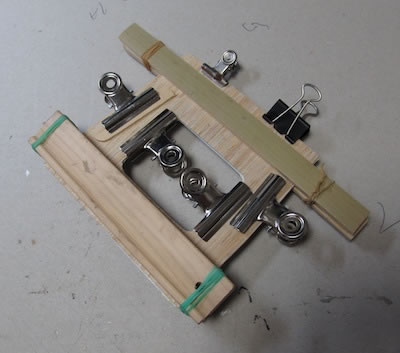

強力ボンドで固定

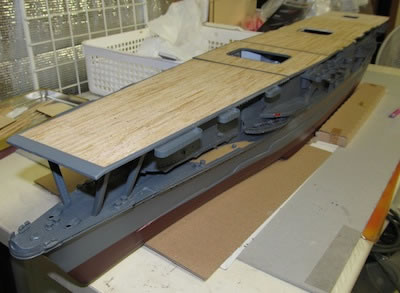

こんな感じに仕上がりました
